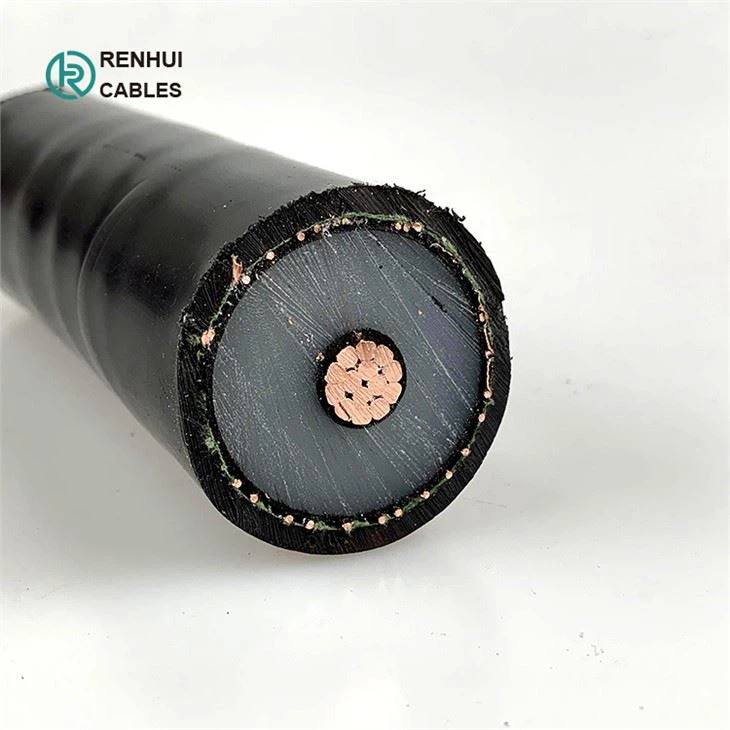

1. Primjena:
Trožilni kabeli namijenjeni su za distribuciju električne energije nazivnog napona Uo/U u rasponu od 3,6/6,6KV do 19/33KV i frekvencije 50Hz.
Prikladni su za ugradnju uglavnom u napojne stanice, u zatvorenom prostoru iu kabelskoj kanalizaciji, na otvorenom, pod zemljom iu vodi kao i za ugradnju na kabelske police za industriju, razvodne ormare i električne centrale.
2.Tehnički podaci
Dirigent: Bakreni ili aluminijski vodič prema BS EN 60228:2005 (prethodno BS6360) Zaslon dirigenta:Poluprovodljivi materijal Izolacija: XLPE (Umreženi polietilen) Tip GP8 do BS7655 Izolacijski zaslon:Poluprovodljivi materijal Metalni zaslon: pojedinačni i ukupni zaslon od bakrene trake prema BS6622 Punilo: PETP (polietilen tereftalat) vlakna Separator: traka za vezivanje Posteljina: PVC (polivinil klorid) tip TM1 do BS7655 ArmoCrvena Jedna jezgra: AWA (oklopljena aluminijskom žicom) Višejezgreni: SWA (oklopljen čeličnom žicom) Korice:PVC (polivinil klorid) tip TM1 prema BS7655 Boja omotača: Crveno ili crno |
|
3.Standard proizvoda: BS6622 kabel
4.Tehnički parametar
Trojezgreni 6,35/11KV (Um=12KV) | |||||||||||||
Ne m. Površina poprečnog presjeka | Nearmirani kablovi | Oklopljeni kablovi od čelične žice | |||||||||||
Ne m. Debljina izolacije | Područje zaslona od bakrene žice | Ne m. Debljina plašta | Cca. Ukupni promjer | Cca. Težina | Područje zaslona bakrene trake | Ne m. Debljina posteljine | Ne m. Promjer oklopne žice | Ne m. Debljina plašta | Cca. Ukupni promjer | Cca. Težina | |||
CU | AL | ||||||||||||
CU | AL | ||||||||||||
mm² | mm | mm² | mm | mm | kg/km | mm² | mm | mm | mm | mm | kg/km | ||
25 | 3.4 | 16 | 2.3 | 42.8 | 2600 | 2120 | 3.8 | 1.3 | 2.5 | 2.4 | 50.0 | 4930 | 4400 |
35 | 3.4 | 16 | 2.3 | 45.3 | 3000 | 2320 | 4.1 | 1.3 | 2.5 | 2.5 | 52.3 | 5380 | 4700 |
50 | 3.4 | 16 | 2.4 | 48.5 | 3630 | 2690 | 4.4 | 1.4 | 2.5 | 2.6 | 55.7 | 6210 | 5260 |
70 | 3.4 | 16 | 2.5 | 52.0 | 4440 | 3110 | 4.7 | 1.4 | 2.5 | 2.7 | 59.2 | 7200 | 5870 |
95 | 3.4 | 16 | 2.7 | 56.0 | 5440 | 3620 | 5.2 | 1.5 | 2.5 | 2.8 | 63.2 | 8420 | 6550 |
120 | 3.4 | 16 | 2.8 | 59.4 | 6370 | 4020 | 5.5 | 1.6 | 2.5 | 3.0 | 67.0 | 9580 | 7190 |
150 | 3.4 | 25 | 2.9 | 62.7 | 7430 | 4630 | 5.8 | 1.6 | 2.5 | 3.1 | 70.3 | 10830 | 8030 |
185 | 3.4 | 25 | 3.0 | 66.1 | 8680 | 5150 | 6.2 | 1.7 | 2.5 | 3.2 | 73.9 | 12290 | 8720 |
240 | 3.4 | 25 | 3.1 | 71.7 | 10690 | 5990 | 6.8 | 1.8 | 3.15 | 3.4 | 81.2 | 15620 | 10790 |
300 | 3.4 | 25 | 3.3 | 76.4 | 12770 | 7050 | 7.3 | 1.9 | 3.15 | 3.6 | 86.1 | 18030 | 12240 |
400 | 3.4 | 35 | 3.5 | 85.1 | 16460 | 8680 | 8.0 | 2.0 | 3.15 | 3.8 | 95.0 | 22350 | 14350 |
Trojezgreni 8,7/15KV (Um=17.5KV) | |||||||||||||
Ne m. Površina poprečnog presjeka | Nearmirani kablovi | Oklopljeni kablovi od čelične žice | |||||||||||
Ne m. Debljina izolacije | Područje zaslona od bakrene žice | Ne m. Debljina plašta | Cca. Ukupni promjer | Cca. Težina | Područje zaslona bakrene trake | Ne m. Debljina posteljine | Ne m. Promjer oklopne žice | Ne m. Debljina plašta | Cca. Ukupni promjer | Cca. Težina | |||
CU | AL | ||||||||||||
CU | AL | ||||||||||||
mm² | mm | mm² | mm | mm | kg/km | mm² | mm | mm | mm | mm | kg/km | ||
25 | 4.5 | 16 | 2.4 | 48.4 | 3000 | 2420 | 4.4 | 1.4 | 2.5 | 2.6 | 55.2 | 5600 | 5100 |
35 | 4.5 | 16 | 2.5 | 50.4 | 3450 | 2670 | 4.7 | 1.4 | 2.5 | 2.7 | 57.6 | 6130 | 5440 |
50 | 4.5 | 16 | 2.6 | 53.7 | 4140 | 3190 | 4.9 | 1.5 | 2.5 | 2.8 | 61.1 | 7010 | 6060 |
70 | 4.5 | 16 | 2.7 | 57.2 | 4980 | 3640 | 5.3 | 1.5 | 2.5 | 2.9 | 64.6 | 8030 | 6700 |
95 | 4.5 | 16 | 2.8 | 60.6 | 5900 | 4050 | 5.7 | 1.6 | 2.5 | 3.0 | 68.2 | 9160 | 7330 |
120 | 4.5 | 16 | 2.9 | 63.9 | 6870 | 4560 | 6.1 | 1.7 | 2.5 | 3.1 | 71.7 | 10340 | 8030 |
150 | 4.5 | 25 | 3.0 | 67.9 | 8030 | 5230 | 6.4 | 1.7 | 2.5 | 3.2 | 75.4 | 11730 | 8930 |
185 | 4.5 | 25 | 3.1 | 71.1 | 9310 | 5770 | 6.8 | 1.8 | 3.15 | 3.4 | 80.6 | 14170 | 10570 |
240 | 4.5 | 25 | 3.3 | 76.9 | 11390 | 6680 | 7.4 | 1.9 | 3.15 | 3.6 | 86.6 | 16670 | 11810 |
300 | 4.5 | 25 | 3.5 | 81.6 | 13510 | 7790 | 7.9 | 2.0 | 3.15 | 3.7 | 91.3 | 19140 | 13340 |
400 | 4.5 | 35 | 3.7 | 89.9 | 17130 | 9340 | 8.5 | 2.1 | 3.15 | 4.0 | 100.0 | 23360 | 15410 |
Trojezgreni 19/33KV (Um=36KV) | |||||||||||||
Ne m. Površina poprečnog presjeka | Nearmirani kablovi | Oklopljeni kablovi od čelične žice | |||||||||||
Ne m. Debljina izolacije | Područje zaslona od bakrene žice | Ne m. Debljina plašta | Cca. Ukupni promjer | Cca. Težina | Područje zaslona bakrene trake | Ne m. Debljina posteljine | Ne m. Promjer oklopne žice | Ne m. Debljina plašta | Cca. Ukupni promjer | Cca. Težina | |||
CU | AL | ||||||||||||
CU | AL | ||||||||||||
mm² | mm | mm² | mm | mm | kg/km | mm² | mm | mm | mm | mm | kg/km | ||
35 | 8.0 | 16 | 3.1 | 60 | 3750 | 2880 | 6.5 | 1.7 | 2.5 | 3.2 | 74.9 | 9460 | 8700 |
50 | 8.0 | 16 | 3.2 | 65 | 5240 | 4260 | 6.7 | 1.8 | 3.15 | 3.4 | 79.0 | 10620 | 9680 |
70 | 8.0 | 16 | 3.3 | 70 | 6120 | 4730 | 7.1 | 1.8 | 3.15 | 3.5 | 82.5 | 11840 | 10440 |
95 | 8.0 | 16 | 3.4 | 74 | 7140 | 5240 | 7.5 | 1.9 | 3.15 | 3.6 | 86.4 | 13200 | 11350 |
120 | 8.0 | 16 | 3.5 | 77 | 8080 | 5710 | 7.9 | 2.0 | 3.15 | 3.7 | 89.9 | 14520 | 12190 |
150 | 8.0 | 25 | 3.6 | 80 | 9120 | 6220 | 8.2 | 2.0 | 3.15 | 3.8 | 93.6 | 16070 | 13280 |
185 | 8.0 | 25 | 3.7 | 84 | 10440 | 6940 | 8.6 | 2.1 | 3.15 | 3.9 | 97.3 | 17710 | 14090 |
240 | 8.0 | 25 | 3.9 | 91 | 12620 | 8010 | 9.2 | 2.2 | 3.15 | 4.1 | 103.2 | 20370 | 15460 |
300 | 8.0 | 25 | 4.0 | 95 | 14690 | 8800 | 9.7 | 2.3 | 3.15 | 4.3 | 108.2 | 22980 | 17210 |
400 | 8.0 | 35 | 4.3 | 103 | 17720 | 10230 | 10.3 | 2.4 | 3.15 | 4.5 | 116.8 | 27480 | 19450 |
5.PaketMaterijal:
Drveni bubanj, čelični drveni bubanj (fumigacija)
Duljina kabela u svakom bubnju: 500 m/1000 m ili prema stvarnim zahtjevima duljine kabela.
