1.Standard proizvoda
Ovaj proizvod je proizveden u skladu sa GB/T12706.2, što je ekvivalentno IEC60502.2. Ili BS, DIN, ICEA standard prema zahtjevu kupca.
2.Primjena
Proizvod je prikladan za upotrebu u vodovima za prijenos i distribuciju električne energije s nazivnim naponom frekvencije 3,6/6kv~26/35kv.
3.Radne karakteristike
- Nazivni napon snage-frekvencije U0/U: 3,6/6kv~26/35kv.
- Max.dopuštena radna temperatura vodiča:90ºC.
- Maks. temperatura kratkog spoja vodiča ne smije biti veća od 2500C. (5s maksimalno trajanje)
- Temperatura okoline tijekom instalacije ne smije biti ispod 00C.
- Radijus savijanja jednožilnog kabela ne smije biti manji od 20 puta veći od promjera kabela.
- Radijus savijanja višežilnog kabela ne smije biti manji od 15 promjera kabela.
4.Vrsta i naziv
| Tip | Oznaka | Prijave |
YJV | Bakreni vodič, XLPE izoliran, kabel za napajanje obložen PVC-om | Za polaganje u zatvorenom prostoru, u tunelu ili kanalu za kabel, ne može podnijeti vanjske mehaničke sile. Jednožilni kabel nije dopušteno polagati u magnetski kanal. |
YJLV | Aluminijski vodič, XLPE izoliran, kabel za napajanje obložen PVC-om | |
YJY | Bakreni vodič, XLPE izolacija, PE plašt kabel za napajanje | |
YJLY | Aluminijski vodič, XLPE izolacija, PE plašt kabel za napajanje | |
YJV22 | Bakreni vodič, XLPE izoliran, oklopljen čeličnom trakom, kabel za napajanje obložen PVC-om | Za polaganje u zatvorenom prostoru, u tunelu u kanalu za kabele ili izravno u zemlju, može podnijeti vanjske mehaničke sile. Jednožilni kabel nije dopušteno polagati u magnetski kanal. |
YJLV22 | Aluminijski vodič, XLPE izoliran, oklopljen čeličnom trakom, kabel za napajanje obložen PVC-om | |
YJV32 | Bakreni vodič, XLPE izolacija, armirana čelična žica, kabel za napajanje obložen PVC-om | Za polaganje u zatvorenom prostoru, u kanalu tunela za kabele, dobro ili izravno u tlo, može podnijeti vanjske mehaničke sile i određenu vučnu silu. |
YJLV32 | Aluminijski vodič, XLPE izolacija, armirana čelična žica, kabel za napajanje obložen PVC-om |

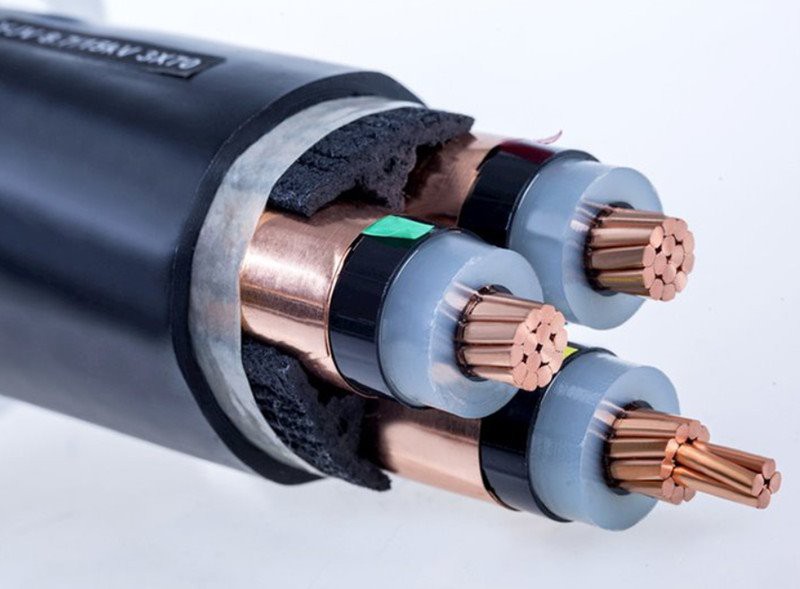

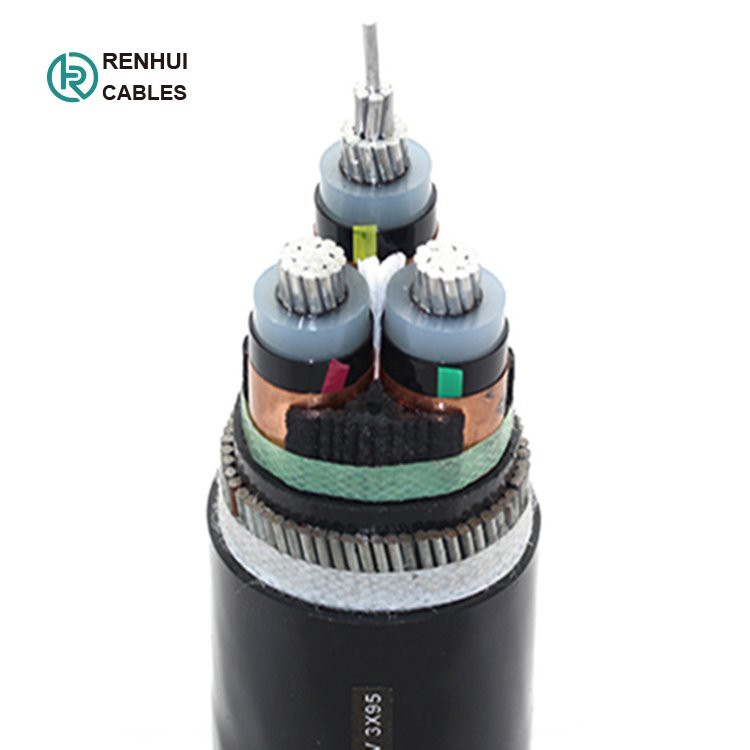

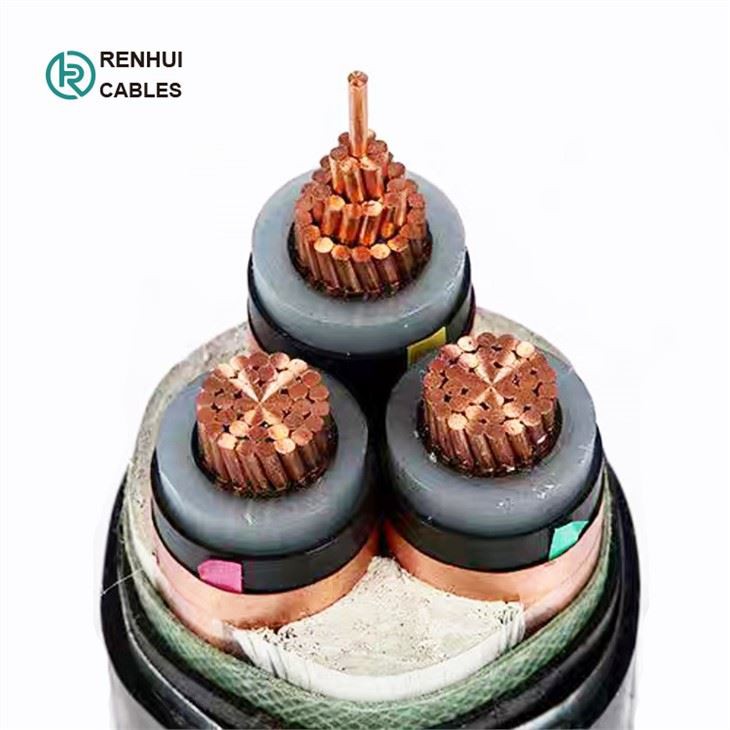

5.Kabelska konstrukcija
| Dirigent | Class 2 stranded bakar ili Class 1 solid/Class 2 stranded aluminij |
Zaslon dirigenta | Poluprovodljivi umreženi polietilen (XLPE) |
Izolacija | XLPE |
Izolacijski zaslon | Poluprovodljivi XLPE |
Metalni zaslon | Pojedinačna ili cjelokupna bakrena traka |
Separator | Traka za uvezivanje |
Krevetnina | Spoj od polivinil klorida (PVC) ili niske količine dima bez halogena (LSZH). |
Oklop | Jednožilni kabel: oklop od aluminijske žice (AWA) |
Korice | PVC ili polietilen srednje gustoće (MDPE) ili LSZH |
6.PaketMaterijal:
Drveni bubanj, čelični drveni bubanj (fumigacija)
Duljina kabela u svakom bubnju: 500 m/1000 m ili prema stvarnim zahtjevima duljine kabela.
