Koaksijalni kabel

Što je koaksijalni kabel

Koaksijalni kabel je električni kabel s bakrenim vodičem i izolatorom koji ga okružuje te pletenom metalnom mrežom koja sprječava smetnje signala i razgovore. Bakreni vodič s jezgrom koristi se za prijenos signala, a izolator se koristi za pružanje izolacije bakrenog vodiča, a izolator je okružen pletenim metalnim vodičem koji pomaže u sprječavanju interferencije električnih signala i sprječava razgovore.

Prednosti koaksijalnog kabela

01/

Nizak gubitak signala:Koaksijalni kabel ima nisku stopu gubitka signala; dakle, čak i na velikim udaljenostima, signal je jak. savršen je za korištenje u situacijama kada se signali moraju slati na velike udaljenosti, kao što su kabelske TV mreže.

02/

Visoka propusnost:Koaksijalni kabel ima veliku propusnost, što omogućuje brz i učinkovit prijenos golemih količina podataka. To ga čini savršenim za korištenje u aplikacijama s velikim brojem podataka i brzim internetskim vezama.

03/

Otporan na smetnje:Koaksijalni kabel je otporan na smetnje iz vanjskih izvora, uključujući radio i elektromagnetske smetnje. To ga čini savršenim za korištenje u bučnim električnim uvjetima, poput onih koji se nalaze pored dalekovoda ili u tvornicama.

04/

Svestran:Koaksijalni kabel ima mnoge namjene, uključujući brze internetske veze, kabelske TV mreže i sigurnosne sustave.

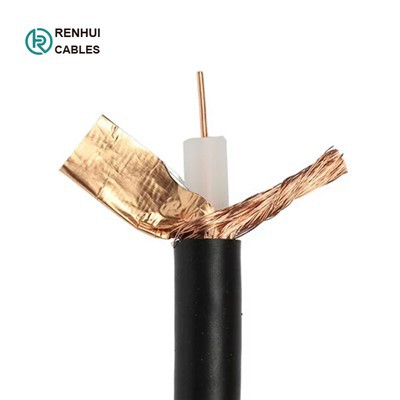

RG58 koaksijalni kabel

Koaksijalni kabel se koristi kao linija za prijenos radiofrekventnih signala. Njegove primjene

Dodaj na upit
RG174 koaksijalni kabel

Koaksijalni kabel se koristi kao linija za prijenos radiofrekventnih signala. Njegove primjene

Dodaj na upit
RG 59 B/U koaksijalni kabel

Primjena: Za unutarnju instalaciju kao iu industrijskim područjima u cjevovodima i kabelskim

Dodaj na upit

Kategorija proizvoda

Najnoviji proizvodi

Obratite nam se

Tel: +8615006408062
Email: cable@renhuicable.com
Dodaj: Zgrada M7, Jingdong Digitalni Gospodarstvo Industrijski Park, Cuizhai Ulica, Početak - gore Površina, Jinan Grad, Shandong Provincija, Kina.

Zašto odabrati nas

Iskusan tim

Naš tim inženjera i tehničara ima dugogodišnje iskustvo u industriji i tu stručnost koristimo kako bismo svojim klijentima pružili najbolja moguća rješenja.

Izvanredna korisnička služba

Ponosimo se pružanjem iznimne korisničke usluge i tehničke podrške našim klijentima, osiguravajući im glatko iskustvo bez muke.

Kvalitetni proizvodi

Koristimo samo najkvalitetnije materijale i napredne proizvodne tehnike za proizvodnju proizvoda koji su pouzdani, izdržljivi i rade prema najvišim standardima.

Konkurentna cijena

Imamo profesionalni tim za pronalaženje izvora i tim za računovodstvo troškova, nastojimo smanjiti troškove i profit i pružiti vam dobru cijenu.

Održivi razvoj

Uspostavite dobar ugled i vrijednost robne marke u industriji te promovirajte održiv, stabilan, brz i zdrav razvoj poduzeća.

Rješenje na jednom mjestu

Od početka upita i kroz cijeli proces do primitka robe. posvećeni smo vašoj podršci na svakom koraku.

Vrste koaksijalnih kabela

Tvrdi koaksijalni kabel:Središnji vodič tvrdog koaksijalnog kabela izrađen je od bakra, srebra i ima veći promjer u usporedbi s drugim koaksijalnim kabelima.

Fleksibilni koaksijalni kabel:Savitljivi koaksijalni kabeli su vrlo savitljivi, a unutarnji vodič je okružen savitljivim polimerom.

Polukruti koaksijalni kabel:Polukruti koaksijalni kabel koristi čvrsti bakreni vanjski omotač s dielektrikom od politetrafluoretilena.

Formljivi koaksijalni kabel:To je alternativa polukrutom kabelu, umjesto krutog bakrenog vanjskog omotača koristi se fleksibilni metalni omotač.

Twinax kabel:Ima dva središnja vodiča u jezgri i jednu vanjsku jezgru i dielektrik. ovi su kabeli najbolji za niskofrekventni digitalni i video prijenos.

Troosni kabel:Također je poznat kao Triax. Vrlo je sličan koaksijalnom kabelu, ali uz dodatnu bakrenu pletenicu koja mu je dodana, pletenica djeluje kao štit i štiti od buke. Triaksijalni kabeli nude veću propusnost.

Kruti koaksijalni kabel:Čvrsti koaksijalni kabel sastoji se od dvije bakrene cijevi poduprte na krajevima kabela i fiksnih intervala duž duljine kabela pomoću PTFE nosača ili disk izolatora. Kruti koaksijalni kabel ne može se saviti. Uglavnom se koristi u TV i FM sustavima emitiranja.

Kako funkcioniraju koaksijalni kabeli

Koaksijalni kabeli imaju koncentrične slojeve električnih vodiča i izolacijskog materijala. Ova konstrukcija osigurava da su signali zatvoreni unutar kabela i sprječava da električni šum ometa signal.

Središnji sloj vodiča je tanka vodljiva žica, puna ili bakrena pletenica. Dielektrični sloj izrađen od izolacijskog materijala s dobro definiranim električnim karakteristikama okružuje žicu. Zaštitni sloj zatim okružuje dielektrični sloj metalnom folijom ili pletenom bakrenom mrežom.

Cijeli sklop je umotan u izolacijski omotač. Vanjski metalni oklopni sloj koaksijalnog kabela obično je uzemljen u konektorima na oba kraja kako bi zaštitio signale i kao mjesto za raspršivanje zalutalih signala smetnji.

Dizajn koaksijalnog kabela ovisi o kontroli dimenzija i materijala kabela. Kontrola ovih čimbenika pomaže u stvaranju fiksne vrijednosti za karakterističnu impedanciju koaksijalnog kabela. Visokofrekventni signali se djelomično reflektiraju na neusklađenosti impedancije, uzrokujući pogreške.

Karakteristična impedancija je osjetljiva na frekvenciju signala. Iznad 1 GHz, proizvođač kabela mora koristiti dielektrik koji ne prigušuje signal previše ili mijenja karakterističnu impedanciju na način da stvara refleksiju signala.

Električne karakteristike koaksijalnog kabla ovise o primjeni i ključne su za dobre performanse. Dvije standardne karakteristične impedancije su sljedeće:

50 ohma, koristi se u okruženjima umjerene snage.
75 ohma, uobičajeno za priključke na antene i stambene instalacije.

Za što se koristi koaksijalni kabel

Koaksijalni kabel koriste kabelski operateri, telefonske tvrtke i pružatelji internetskih usluga. Oni su neophodni za aplikacije koje zahtijevaju radiofrekvencijski prijenos, kao što su:

Kabelska televizija
Ako imate kabelsku televiziju, koaksijalni kabeli prenose video i podatke od kabelske tvrtke do vašeg televizora. Također se koriste za povezivanje vašeg televizora ili digitalnog pretvarača s osobnom antenom.

Pojačivači signala
Pojačivači mobilnog signala koriste vanjsku antenu, pojačalo i sobnu antenu za pojačavanje mobilnog signala i isporuku ga još jačeg unutar vašeg doma, ureda ili vozila. Za spajanje tri komponente koriste se koaksijalni kabeli. Oni pomažu zaobići materijal koji blokira signal.

Wilson Amplifiers vodeći je dobavljač ovih uređaja. Za više informacija pogledajte naš vodič o tome kako pojačivač signala radi.

Kabelski internet (na bazi bakra)
Kabelski internet koristi koaksijalni kabel kako bi vašem domu osigurao internet. Kabel na bazi bakra dovodi se u vašu kuću od dobavljača kabelskih usluga. Vaš usmjerivač ili kabelski modem spaja se na koaksijalnu ili ethernet utičnicu za primanje signala. Zatim možete spojiti svoje uređaje na usmjerivač ili se povezati putem WiFi-a za brz pristup internetu.

radioamater
Ljubiteljski radio je sredstvo za komunikaciju ljudi putem etera. Koaksijalni kabel spojen na antenu daje jači signal. Radioamateri se mogu postaviti usred ničega i ne zahtijevaju internet ili tehnologiju mobitela.

Osnovni RF sustavi
RF (radiofrekventni) valovi nastaju kada izmjenična struja prolazi kroz vodljivi materijal. Koaksijalni kabeli prenose radiofrekvencijske signale. Mogu se koristiti s bilo kojim RF sustavom.

Razumijevanje dizajna i funkcija koaksijalnih kabela

Koaksijalni kabeli vrsta su električnog kabela koji se sastoji od unutarnjeg vodiča, izolacijskog sloja, metalnog oklopa i vanjskog izolacijskog sloja, a svi su raspoređeni koncentrično. Središnji vodič prenosi signal, dok metalni štit osigurava da na signal ne utječu vanjske elektromagnetske smetnje.

Koaksijalni kabeli obično imaju dvije vrste zaštite:Folija i pletenica.

Zaštita od folije koristi tanki sloj aluminija, osiguravajući 100% pokrivenost kabela. Obično se pričvršćuje na nosač kao što je poliester kako bi se dodala čvrstoća i robusnost.

Zaštita pletenice uključuje pletene gole ili pokositrene bakrene žice, koje mogu postići do 95% pokrivenosti. Završava se na terenu presovanjem ili stezanjem i povremeno lemljenjem.

Oklop koaksijalnog kabela služi u četiri osnovne svrhe:Kako biste zadržali željene električne struje unutra, zadržite neželjene struje vani, osigurajte ujednačeniju unutarnju površinu koaksijalnog vodiča i smanjite učinke buke izazvane u susjednim kabelima ili snopovima žica.

Struktura koaksijalnog kabela

Centralni dirigent

Središnji vodič je čvrsta ili upletena žica izrađena od bakra ili aluminija, koja služi kao središnji element za prijenos signala. Njegova veličina i odabir materijala ovise o specifičnoj primjeni i potrebnim električnim karakteristikama.

Izolacijski sloj

Središnji vodič okružuje izolacijski sloj, obično izrađen od materijala poput polietilena (PE) ili politetrafluoroetilena (PTFE). Ovaj sloj sprječava da središnji vodič dođe u kontakt s metalnom oklopom, čime se održava integritet signala i smanjuju gubici.

Metalna zaštita

Metalni zaštitni sloj, često izrađen od bakra ili aluminija, obavija izolacijski sloj. Služi u dvije primarne svrhe: prva, zaštita središnjeg vodiča od vanjskih smetnji, i druga, zadržavanje i sprječavanje curenja elektromagnetskih polja koje stvara signal.

Vanjski izolacijski omotač

Vanjski izolacijski omotač djeluje kao zaštitni pokrov za koaksijalni kabel, štiteći ga od čimbenika okoline kao što su vlaga, abrazija i fizička oštećenja. Uobičajeni materijali koji se koriste za vanjski omotač uključuju polivinil klorid (PVC) i spojeve bez dima i nula halogena (LSZH).

Električne karakteristike koaksijalnih kabela

Impedancija
Impedancija je važan čimbenik u koaksijalnim kabelima, budući da se odnosi na suprotnost protoku izmjenične struje. Koaksijalni kabeli općenito imaju impedanciju od 50 ili 75 ohma, ovisno o primjeni. Ova karakteristična impedancija ključna je za održavanje integriteta signala i smanjenje refleksije ili gubitka signala.

Prigušenje
Prigušenje je smanjenje jačine signala dok putuje kroz koaksijalni kabel. Ovaj fenomen se događa zbog električnog otpora, dielektričnog gubitka i gubitka zračenja. Dulje duljine kabela i veće frekvencije obično imaju veće vrijednosti prigušenja, što može dovesti do izobličenja signala ako se pravilno ne uzme u obzir tijekom odabira kabela.

Otpornost
Na otpor u koaksijalnim kabelima utječu materijali korišteni u unutarnjem vodiču i oklopu. Ima ulogu u gubitku snage i slabljenju signala. Općenito, poželjni su materijali nižeg otpora kao što je bakar zbog svoje sposobnosti da minimiziraju gubitak snage i održe integritet signala.

Induktivitet
Induktivnost je svojstvo koaksijalnih kabela koje se odnosi na stvaranje magnetskog polja oko kabela kao rezultat protoka struje. Ovo magnetsko polje može dovesti do smetnji signala i šuma, stoga je važno smanjiti induktivitet kabela. Niža vrijednost induktiviteta pomaže u očuvanju cjelovitosti signala na visokim frekvencijama.

Kapacitet
Kapacitet u koaksijalnim kabelima rezultat je međudjelovanja unutarnjeg vodiča, dielektrika i vanjskog oklopa. Može utjecati na prijenos signala uzrokujući fazne pomake i rasipanje. Niže vrijednosti kapacitivnosti poželjne su u visokofrekventnim primjenama jer pomažu u održavanju integriteta signala i minimiziraju izobličenje.

Dielektrična konstanta
Dielektrična konstanta koaksijalnog kabela odnosi se na sposobnost njegovog izolacijskog materijala da pohranjuje električnu energiju. Niža dielektrična konstanta rezultira manjim izobličenjem i slabljenjem signala. Uobičajeni dielektrični materijali u koaksijalnim kabelima uključuju zrak, polietilen i teflon, svaki s različitim dielektričnim konstantama i karakteristikama izvedbe.

Propusnost
Permeabilnost se odnosi na sposobnost oklopa koaksijalnog kabela da se odupre prodoru magnetskog polja, što utječe na integritet signala. Zaštitni materijal i konfiguracija mogu utjecati na propusnost. Pravilna zaštita kabela ključna je za smanjenje elektromagnetskih smetnji i održavanje kvalitete signala.

Trenutni valovi
Strujni valovi u koaksijalnim kabelima su kretanje električnih signala kroz kabel i na njih utječu čimbenici kao što su impedancija, prigušenje i dielektrična konstanta. Kada strujni valovi naiđu na promjenu impedancije ili dielektričnih svojstava, može doći do refleksije ili gubitaka signala. Osiguravanje pravilnog odabira i dizajna kabela pomaže u održavanju integriteta signala i smanjenju gubitaka zbog interakcija strujnih valova.

Što je bolje: koaksijalni kabel ili optički kabel

Obje vrste kabela mogu se koristiti za prijenos video, audio i drugih oblika podataka, a obje vam mogu ponuditi različite prednosti i nedostatke u postavljanju vaše mreže.

Odluka o tome što je najbolje za vašu situaciju ovisi o udaljenosti vaše veze i količini podataka koje ćete poslati. Kabeli od optičkih vlakana prenose signal nekoliko milja prije nego što im zatreba repetitor. Gubici signala veći su u koaksijalnom kabelu, pa ga trebate koristiti za kraće udaljenosti. Optički kabeli prenose daleko više informacija, a i skuplji su. Optički kabeli rjeđe se nalaze u stambenim i potrošačkim okruženjima od koaksijalnih kabela, ali svjetlovodne mreže nastavljaju rasti u mrežama diljem svijeta.

Koaksijalni kabeli lako se postavljaju i vrlo su izdržljivi. Budući da optička vlakna imaju veći i brži prijenos podataka od koaksijalnog, najbolje ih je koristiti za profesionalne mreže ili višestambene jedinice (MDU), poput onih koje se nalaze unutar poslovnog kampusa, sveučilišta ili stambenog kompleksa. Ako radite na kućnoj instalaciji ili mreži za prijenos podataka srednjeg kapaciteta, većina bi odabrala instalaciju s koaksijalnim kabelom.

Što se tiče cijene vlakana naspram koaksijalnog, vlakna su obično veća unaprijed s dugim vijekom trajanja. Nakon instalacije, cijena namjenskog pristupa internetu preko vlakana također će biti viša od zajedničke kabelske internetske veze. Važno je odvagnuti opcije prije donošenja ove kritične odluke koja će utjecati na vašu mrežnu uslugu u doglednoj budućnosti.

Kako mogu odabrati koaksijalni kabel

Odabir pravog koaksijalnog kabela uključuje razmatranje nekoliko ključnih čimbenika:

Vrsta i veličina kabela

Koaksijalni kabeli dolaze u različitim veličinama i tipovima, označeni brojevima (npr. 2/12–27). Prvi broj predstavlja promjer kabela, dok drugi broj označava broj zaštitnih slojeva. Odabir prave veličine i vrste ključan je za optimalne prijenosne vodove.

Konektori za koaksijalne kabele

Razmotrite koaksijalne konektore potrebne za vašu specifičnu primjenu. Različiti uređaji i sustavi mogu koristiti različite vrste konektora koaksijalnog kabela, stoga je kompatibilnost ključna.

Frekvencija signala i brzina prijenosa

Frekvencija signala koje planirate slati i potrebna brzina prijenosa ključni su čimbenici. Visokofrekventni signali mogu zahtijevati posebne koaksijalne kabele s boljim oklopom kako bi se smanjio gubitak signala.

Elektromagnetske smetnje EMI

Odaberite koaksijalne kabele dizajnirane za smanjenje elektromagnetskih smetnji. Za aplikacije u kojima je EMI problem, odaberite kabele s vrhunskom oklopom kako biste održali kvalitetu signala.

Prednosti koaksijalnog kabela

Shvatite prednosti koaksijalnih kabela, kao što je njihova sposobnost prijenosa RF signala na velike udaljenosti s minimalnim gubitkom signala u usporedbi s drugim vrstama kabela.

Kompatibilnost s uređajima

Provjerite je li odabrani koaksijalni kabel kompatibilan s vašim uređajima i opremom, uključujući TV, radio, usmjerivače i pojačivače signala.

Trajnost i ugradnja

Uzmite u obzir izdržljivost kabela na otvorenom ili u teškim uvjetima. Osim toga, procijenite jednostavnost instalacije kako biste izbjegli komplikacije tijekom postavljanja.

Trošak i proračun

Cijene koaksijalnog kabela značajno variraju ovisno o kvaliteti i specifikacijama. Odredite svoj proračun i osigurajte da je usklađen s vašim specifičnim potrebama i prioritetima.

Prijenos signala koaksijalnim kabelima

Teorija dalekovoda
Koaksijalni kabeli vrsta su prijenosne linije koja se koristi za slanje električnih signala, posebno visoko radiofrekventnih (RF) signala, s jedne točke na drugu s malim gubitkom signala. Prijenosne linije neophodne su za mnoge primjene, kao što su telefonske linije, kabelska TV, internet i pojačivači signala mobitela. Složena impedancija prijenosnih vodova, poput koaksijalnih kabela, može uvelike utjecati na kvalitetu prijenosa signala.

Gubitak signala
Kritični čimbenik u prijenosu signala preko koaksijalnih kabela je gubitak signala. Gubici mogu nastati zbog brojnih razloga, kao što su duljina kabela, kvaliteta dielektričnog materijala i korištena frekvencija. Općenito, gubitak signala se povećava kako se duljina kabela povećava. Iako se koaksijalni kabeli mogu provući nekoliko stotina metara, kvaliteta signala može degradirati na velikim duljinama.

Frekvencija i valna duljina
Frekvencija električnog signala koji se prenosi i njegova odgovarajuća valna duljina također imaju značajan utjecaj na performanse koaksijalnog kabela. Fazna brzina, koja diktira koliko brzo električni signali putuju duž dalekovoda, ovisi o konstrukciji voda.
Električna duljina vodiča iste fizičke duljine može varirati ovisno o vrsti dalekovoda. Na primjer, na određenoj frekvenciji, različiti vodiči će imati različite električne duljine. Kao rezultat toga, bitan je odabir odgovarajuće frekvencije i vrste kabela kako bi se osigurao optimalan prijenos signala preko koaksijalnih kabela.

Kako spojiti koaksijalni kabel

Ako vam je potrebno spojiti koaksijalni kabel, postupak je relativno jednostavan. Slijedite ove korake u nastavku:

Skupite svoje materijale. Trebat će vam čista krpa, alat za skidanje koaksijalnog kabela ili oštar nož, dva koaksijalna kompresijska konektora, alat za koaksijalne kompresije i bačvasti konektor.

Odredite s kojom vrstom koaksijalnog kabela radite. Koaksijalni kabeli dolaze u različitim radijskim razredima ili radijskim frekvencijama. Najčešći tipovi su RG-6, RG-11 i RG-59.

Provjerite jesu li oba kraja kabela koji spajate čista i suha. Ovo je osobito važno ako radite sa slomljenom podzemnom žicom. Čak i ako se vaši kabeli čine čistima, bilo bi dobro da ih obrišete čistom krpom i temeljito osušite prije rada na kabelima.

Upotrijebite alat za skidanje koaksijalnog kabela koji je kompatibilan s vrstom kabela s kojim radite da skinete oba kraja kabela. Prvo ćete morati skinuti vanjske, a zatim unutarnje jakne. Ovo će skinuti vanjske slojeve i otkriti žicu. Ako nakon skidanja ostane žičane mreže, savijte je natrag od žice.

Za skidanje kabela možete koristiti nož, ali kompatibilni skidač kabela je i sigurniji i lakši. S alatom za skidanje kabela smanjit ćete mogućnost oštećenja žice i osigurati da je ogoljena na odgovarajuću duljinu. Naravno, za detaljnije upute o skidanju, svakako slijedite upute na vašem striperu.

Stavite koaksijalni kompresijski konektor na svaki kraj žica koje ste upravo skinuli. Ako spajate dva kabela zajedno, trebat će vam dva kompresijska konektora. Prilikom umetanja konektora pazite da ne oštetite žicu.

Upotrijebite koaksijalni alat za stezanje kako biste stegnuli konektore za stezanje na žice. To im pomaže da ostanu udobni i sigurni. Nakon što ste završili sa stezanjem, ne biste trebali moći izvući kabel iz konektora.

Koristite bačvasti konektor za spajanje dvaju kabela. Jednostavno zašrafite konektor bačve na svaki kraj.

Četiri vrste oštećenja koja uzrokuju kvar koaksijalnih kabela

Četiri su moguća razloga zašto se vaš koaksijalni kabel pokvario.

Oštećenje toplinom

Točke taljenja koaksijalnih kabela su 150 stupnjeva F. Ove niske točke taljenja znače da će se koaksijalni kabel pokvariti ako je dulje vrijeme u blizini izvora topline. To je zato što će se plastika na koaksijalnom kabelu otopiti i komponente će se pomaknuti s mjesta.

Oštećenje vodom

Koaksijalni kabeli mogu se pokvariti zbog oštećenja vodom. Poput mnogih električnih objekata, koaksijalni kabeli nisu funkcionalni kada su izloženi vodi. Voda može utjecati na električno ožičenje koaksijalnog kabela.

Fizičko oštećenje

Koaksijalni kabeli mogu se pokvariti zbog fizičkog oštećenja. Vanjska površina koaksijalnog kabela je osjetljiva. Budući da je osjetljiv, koaksijalni kabel se može pokvariti ako ga nepažljivo bacate uokolo. Morate držati koaksijalne kabele u ravnom položaju. Čak i najmanje savijanje koaksijalnog kabela može slomiti njegove unutarnje komponente. Ukratko, nikada ne biste trebali savijati ili stati na koaksijalni kabel jer će se inače pokvariti.

Oštećenje konektora

Koaksijalni kabeli mogu se pokvariti zbog oštećenja vodiča. Koaksijalni kabeli imaju konektor na oba kraja. Konektori prenose radiovalove prenoseći informacije s jednog izvora na drugi. ako slomite bilo koji konektor na koaksijalnom kabelu, koaksijalni kabel je loš. možete zamijeniti konektore na koaksijalnom kabelu i ako odlučite to učiniti onda koaksijalni kabel još uvijek može biti dobar.

Kako znati je li se vaš koaksijalni kabel pokvario

Jedan od načina na koji možete provjeriti pokvare li se vaši koaksijalni kabeli jest korištenje električnog multimetra. Električni multimetar može mjeriti sposobnosti više dijelova elektroničke opreme koristeći mnogo različitih izračuna.

Kao prvo, možete koristiti svoj elektronički multimetar za provjeru otpora na vašem koaksijalnom kabelu. U ovoj provjeri elektronički multimetar provodi ispitivanje napona oklopa koaksijalnog kabela i komponenti kabela. Test otpornosti dat će vam odgovor u hektometrima ili hms.

Drugo, možete koristiti svoj elektronički multimetar za provjeru kapacitivnosti. U ovoj provjeri, elektronički multimetar će izvršiti provjeru kapaciteta omotača i vodiča koaksijalnog kabela. Provjera kapaciteta reći će vam izračune u pikofaradima, od pf.

Na kraju, možete koristiti svoj elektronički multimetar za provjeru induktiviteta. U ovoj provjeri, elektronički multimetar će izvršiti provjeru kapaciteta oklopa i kabela koaksijalnog kabela. Provjera induktiviteta raspravljat će o rješenjima u nanohenriju, ili nh i u Ohmima.

Naša tvornica

Shandong Renhui Cable Co., Ltd. osnovan je 2010., mi smo profesionalni proizvođač kabela u Kini. Naši proizvodi uglavnom pokrivaju niskonaponske i srednjenaponske kabele, PVC izolirane kabele, XLPE izolirane kabele, upravljačke kabele, komunikacijske kabele, gumene kabele, rudničke kabele, kabele za zavarivanje, brodske kabele, zračne kabele u snopu i druge srodne prilagođene kabele. Ovi se kabeli koriste u energetskoj metalurgiji, naftnoj i kemijskoj industriji, elektranama, rudnicima, lučkom i arhitektonskom inženjerstvu i drugim područjima.

Pitanja

P: Koje su komponente koaksijalnog kabela?

O: Koaksijalni kabeli koriste središnji vodič za prijenos električnih signala, koji se općenito sastoji od jedne pune bakrene žice. Čvrsta bakrena žica obavijena je izolacijskim slojem i okružena metalnom pletenicom. U mnogim slučajevima, kabel je zaštićen izolacijskim slojem, također poznatim kao vanjski omotač.

P: Što sadrži koaksijalni kabel?

O: Koaksijalni kabel sastoji se od dva vodiča koncentrično položena duž iste osi. Jedna vodljiva žica okružena je dielektričnim izolatorom, koji je pak okružen drugim, vanjskim vodičem, stvarajući električni oklopljen prijenosni krug.

P: Kakva je struktura koaksijalnog kabela?

O: Koaksijalni kabel provodi električne signale pomoću unutarnjeg vodiča (obično punog bakra, užetane bakrene ili čelične žice presvučene bakrom) okruženog izolacijskim slojem, a sve je okruženo oklopom, obično jednim do četiri sloja tkane metalne pletenice i metalne trake .

P: Koja su 4 sloja koaksijalnog kabela?

O: Koaksijalni kabeli su vrsta prijenosnog kabela koji se koristi za prijenos radiofrekventnih (RF) signala. Općenito se sastoje od četiri sloja - unutarnjeg sloja vodiča, unutarnjeg izolacijskog sloja vodiča, vodljivog zaštitnog sloja i izolacijskog vanjskog omotača.

P: Koje su tri 3 vrste konektora koaksijalnog kabela?

O: Postoje tri različite vrste konektora koaksijalnog kabela, a to su F-serija, N-serija i BNC koaksijalni konektori. Prilikom odabira konektora za koaksijalni kabel također uzmite u obzir širinu koaksijalnog kabela koji ćete koristiti kako bi odgovarali!

P: Kako se zovu konektori koaksijalnog kabela?

O: Koaksijalni konektori, također poznati kao bačvasti ili vršni konektori, koriste se za vrh i kraj kablova i povezivanje uređaja s vanjskim izvorima napajanja ili za međusobno povezivanje kabela, uz održavanje vanjske zaštite od smetnji.

P: Što putuje kroz koaksijalni kabel?

O: Koaksijalni kabel osnovnog pojasa dizajniran je za prijenos jednog signala, obično digitalnog, izravno bez modulacije. Obično se koristi za prijenos video signala iz izvora kao što su računala na zaslone.

P: Koje su dvije specifikacije kabela za koaksijalni kabel?

O: Dostupan u PE, PVC ili LSZH omotaču. 50 ili 75 Ohma, prikladan za širok raspon primjena uključujući video male snage, video signale i širokopojasne signale.

P: Kakva je unutarnja struktura kabela?

O: Strukturne komponente žica i kabelskih proizvoda općenito se mogu podijeliti u četiri glavne strukturne komponente: žicu, izolacijski sloj, zaštitni i zaštitni sloj, kao i komponente za punjenje i vlačne komponente.

P: Kako prepoznati koji je koaksijalni kabel koji?

O: Dva slova koja ćete vidjeti su RG što znači Radio vodič. Broj koji slijedi identificira vrstu kabela. Da biste pronašli vrstu koaksijalnog kabela, morate potražiti te dvije stvari na kabelu. UHF konektor o kojem smo već govorili može se često vidjeti na RG-58 i RG-8.

P: Kako mogu identificirati konektor koaksijalnog kabela?

O: Koaksijalni kabeli obično koriste oznaku "RG", što je kratica za "Radio Guide" i iza koje slijede brojevi kako bi se formirao kod koji identificira vrstu kabela. Kada pronađete šifru oznake, identificirali ste vrstu koaksijalnog kabela!

P: Gdje teče struja u koaksijalnom kabelu?

O: Obično u koaksijalnom kabelu signalna struja putuje središnjim vodičem, a povratna struja putuje vanjskim oklopom.

P: Koja je vrsta žice u koaksijalnom kabelu?

O: Mnogi konvencionalni koaksijalni kabeli koriste pletenu bakrenu žicu koja čini oklop. To omogućuje da kabel bude fleksibilan, ali također znači da postoje praznine u oklopnom sloju, a unutarnja dimenzija oklopa neznatno varira jer pletenica ne može biti ravna. Ponekad je pletenica posrebrena.

P: Što oštećuje koaksijalni kabel?

O: Točke taljenja koaksijalnih kabela su 150 stupnjeva F. Ove niske točke taljenja znače da će se koaksijalni kabel pokvariti ako je dugo u blizini izvora topline. To je zato što će se plastika na koaksijalnom kabelu otopiti i komponente će se pomaknuti s mjesta.

P: Koji je najčešći razlog kvara koaksijalnih kabela?

O: Oštećenja uzrokovana grubim ili nepravilnim rukovanjem i nesrećama najčešća su vrsta oštećenja. Koaksijalni kabel ima širok minimalni radijus savijanja, a razmak između unutarnjeg vodiča i oklopa trebao bi biti što je moguće ravnomjerniji duž cijele duljine. Samo zato što kabel izgleda dobro ne znači da i jest.

P: Treba li koaksijalnoj mreži zaštita od prenapona?

O: Trebaju li koaksijalni kabeli zaštitu od prenapona? Ne, budući da je vaša kabelska veza povezana s uzemljenjem zgrade na ulazu, svaki prenapon koji je dovoljno visok da bude štetan neće biti poslan na zemlju prije nego što može oštetiti zgradu ili izazvati požar.

P: Kako uzemljiti koaksijalni kabel?

O: Za uzemljenje koaksijalnog kabela, žica za uzemljenje ili traka obično se pričvršćuju na vanjski oklop kabela i spajaju na točku uzemljenja, kao što je šipka za uzemljenje, sustav uzemljenja zgrade ili metalni vod.

P: Za što se koristi koaksijalni kabel?

O: Koaksijalni kabel se koristi kao linija za prijenos radiofrekventnih signala. Njegove primjene uključuju napojne vodove koji povezuju radijske odašiljače i prijemnike s njihovim antenama, računalne mrežne (npr. Ethernet) veze, digitalni audio (S/PDIF) i distribuciju signala kabelske televizije.

P: Koja je razlika između koaksijalnog kabela i običnog kabela?

O: Koaksijalni kabeli općenito se koriste za kabelsku televiziju i internetske veze. Za telefonske veze obično se koriste kabeli s upredenim paricama. Koaksijalni kabeli podržavaju veće duljine kabela. Kabeli s upletenim paricama su tanji i jeftiniji.

P: Kako mogu spojiti svoj koaksijalni kabel na svoj ruter?

O: Jednu Ethernet žicu treba priključiti na stražnju stranu modema, a drugu u priključak Wide Area Network (WAN) usmjerivača. Spojite jedan kraj kabela za napajanje usmjerivača u utičnicu, a drugi kraj na usmjerivač. Koaksijalni kabel se priključuje na modem. Modem i usmjerivač povezujete Ethernet kabelom.

Poznati smo kao jedan od vodećih proizvođača i dobavljača koaksijalnih kabela u Kini. Ako namjeravate kupiti visokokvalitetni koaksijalni kabel po konkurentnoj cijeni, dobrodošli ste da dobijete više informacija od naše tvornice.
