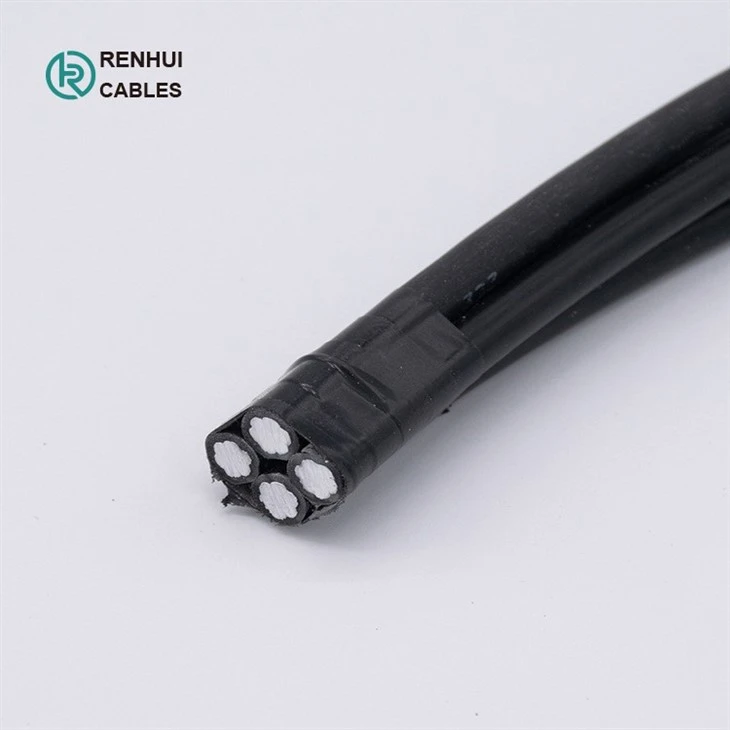

Aluminijski vodič XLPE izolirana žica ABC kabel
Proizvodimo ABC električni kabel koji se koristi za nadzemne vodove (duplex, triplex, quadruplex) prema IEC standardu, ASTM, BS, NF C 33-209 standardu.
 |
 |
 |
Vrsta servisnog kabla:
Servisni kabel (ABC CABLE) pokriva uglavnom tri vrste:
Duplex servis Drop
Triplex usluga povratka
Quadruplex usluga vraćanja
Kabel se može proizvesti čija je konstrukcija fazni vodič s golim neutralnim vodičem ili fazni vodič s izoliranim neutralnim vodičem i sl. A dalje možemo proizvoditi kabele prema zahtjevu kupaca.
Detaljed Uvođenje kabela za uspostavu usluge
1 Duplex Service Drop
Primjene: Za opskrbu zračne usluge od 120 volti za privremenu službu na gradilištima, vanjsku ili uličnu rasvjetu. Za rad na 600 volti ili niže pri temperaturi vodiča od najviše 75.
Konstrukcija: vodič s koncentričnom niti ili komprimiranim 1350-H19 vodičem, izolacija od polietilena ili umreženog polietilena, AAC s koncentričnom niti, ACSR ili netralni glasnik od legure 6201.
2 Triplex servisna isporuka
Primjene: Za opskrbu električnom energijom od vodova do vodova potrošača. Za rad na 600 volti ili manje (faza na fazu) pri temperaturi vodiča od maksimalno 75 za PE izolaciju ili 90 maksimalno za XLPE izolaciju.
Konstrukcija: vodič s koncentričnom niti ili komprimiranim 1350-H19 vodičem, izolacija od polietilena ili umreženog polietilena, AAC s koncentričnom niti, ACSR ili netralni glasnik od legure 6201.
3 Quadruplex Service Drop
Primjene: Koristi se za opskrbu trofaznom strujom, obično od transformatora postavljenog na stup do servisne glave korisnika gdje se spaja na ulazni kabel za servis. Koristiti pri naponima od 600 volti ili manje faza-faza i pri temperaturi vodiča koja ne prelazi 75 za PE izolirane vodiče ili 90 za XLPE izolirane vodiče.
Konstrukcija: Vodiči su koncentrično upleteni, komprimirani 1350-H19 aluminij. Izoliran polietilenom ili XLPE. Neutralni glasnici su koncentrično nasukani 6210 AAAC, AAC ili ACSR.
Specifikacija:
|
Faza |
Faza |
Faza |
Cca. Ukupni promjer |
Maks. DC Otpor vodiča na 20 stupnjeva |
|||
|
AAC plus UV-XLPE |
Kompaktni vodič |
UV-XLPE izolacija |
|||||
|
Br. * Presjek žila |
br Al žice |
Ukupni promjer |
Normalan Debljina |
Min. Debljina |
Promjer |
||
|
Br. X mm 2 |
- |
mm |
mm |
mm |
mm |
mm |
Ohm/km |
|
1 X 10 |
7 |
4.05 |
1.0 |
0.8 |
6.05 |
6.05 |
3.08 |
|
1 X 16 |
7 |
4.8 |
1.2 |
0.98 |
7.2 |
7.20 |
1.91 |
|
1 X 25 |
7 |
6 |
1.2 |
0.98 |
8.4 |
8.40 |
1.20 |
|
1 X 35 |
7 |
7.0 |
1.4 |
1.16 |
9.8 |
9.80 |
0.868 |
|
1 X 50 |
7 |
8.3 |
1.4 |
1.16 |
11.1 |
11.10 |
0.641 |
|
1 X 70 |
19 |
9.8 |
1.4 |
1.16 |
12.6 |
12.60 |
0.443 |
|
1 X 95 |
19 |
11.6 |
1.6 |
1.34 |
14.8 |
14.80 |
0.320 |
|
1 X 120 |
19 |
13 |
1.6 |
1.34 |
16.2 |
16.20 |
0.253 |
|
1 X 150 |
19 |
14.6 |
1.8 |
1.52 |
18.2 |
18.20 |
0.206 |
|
1 X 185 |
36 |
16.2 |
2.0 |
1.70 |
20.2 |
20.20 |
0.164 |
|
1 X 240 |
36 |
18.4 |
2.2 |
1.88 |
22.8 |
22.80 |
0.125 |
|
2 X 10 |
7 |
4.05 |
1.0 |
0.8 |
6.05 |
12.10 |
3.08 |
|
2 X 16 |
7 |
4.8 |
1.2 |
0.98 |
7.2 |
14.40 |
1.91 |
|
2 X 25 |
7 |
6 |
1.2 |
0.98 |
8.4 |
16.80 |
1.20 |
|
2 X 35 |
7 |
7.0 |
1.4 |
1.16 |
9.8 |
19.60 |
0.868 |
|
2 X 50 |
7 |
8.3 |
1.4 |
1.16 |
11.1 |
22.20 |
0.641 |
|
2 X 70 |
19 |
9.8 |
1.4 |
1.16 |
12.6 |
25.20 |
0.443 |
|
2 X 95 |
19 |
11.6 |
1.6 |
1.34 |
14.8 |
29.60 |
0.320 |
|
2 X 120 |
19 |
13 |
1.6 |
1.34 |
16.2 |
32.40 |
0.253 |
|
2 X 150 |
19 |
14.6 |
1.8 |
1.52 |
18.2 |
36.40 |
0.206 |
|
2 X 185 |
36 |
16.2 |
2.0 |
1.70 |
20.2 |
40.40 |
0.164 |
|
2 X 240 |
36 |
18.4 |
2.2 |
1.88 |
22.8 |
45.60 |
0.125 |
|
3 X 10 |
7 |
4.05 |
1.0 |
0.8 |
6.05 |
13.07 |
3.08 |
|
3 X 16 |
7 |
4.8 |
1.2 |
0.98 |
7.2 |
15.55 |
1.91 |
|
3 X 25 |
7 |
6 |
1.2 |
0.98 |
8.4 |
18.14 |
1.20 |
|
3 X 35 |
7 |
7.0 |
1.4 |
1.16 |
9.8 |
21.17 |
0.868 |
|
3 X 50 |
7 |
8.3 |
1.4 |
1.16 |
11.1 |
23.98 |
0.641 |
|
3 X 70 |
19 |
9.8 |
1.4 |
1.16 |
12.6 |
27.22 |
0.443 |
|
3 X 95 |
19 |
11.6 |
1.6 |
1.34 |
14.8 |
31.97 |
0.320 |
|
3 X 120 |
19 |
13 |
1.6 |
1.34 |
16.2 |
34.99 |
0.253 |
|
3 X 150 |
19 |
14.6 |
1.8 |
1.52 |
18.2 |
39.31 |
0.206 |
|
3 X 185 |
36 |
16.2 |
2.0 |
1.70 |
20.2 |
43.63 |
0.164 |
|
3 X 240 |
36 |
18.4 |
2.2 |
1.88 |
22.8 |
49.25 |
0.125 |
|
4 X 10 |
7 |
4.05 |
1.0 |
0.8 |
6.05 |
14.64 |
3.08 |
|
4 X 16 |
7 |
4.8 |
1.2 |
0.98 |
7.2 |
17.42 |
1.91 |
|
4 X 25 |
7 |
6 |
1.2 |
0.98 |
8.4 |
20.33 |
1.20 |
|
4 X 35 |
7 |
7.0 |
1.4 |
1.16 |
9.8 |
23.72 |
0.868 |
|
4 X 50 |
7 |
8.3 |
1.4 |
1.16 |
11.1 |
26.86 |
0.641 |
|
4 X 70 |
19 |
9.8 |
1.4 |
1.16 |
12.6 |
30.49 |
0.443 |
|
4 X 95 |
19 |
11.6 |
1.6 |
1.34 |
14.8 |
35.82 |
0.320 |
|
4 X 120 |
19 |
13 |
1.6 |
1.34 |
16.2 |
39.20 |
0.253 |
|
4 X 150 |
19 |
14.6 |
1.8 |
1.52 |
18.2 |
44.04 |
0.206 |
|
4 X 185 |
36 |
16.2 |
2.0 |
1.70 |
20.2 |
48.88 |
0.164 |
|
4 X 240 |
36 |
18.4 |
2.2 |
1.88 |
22.8 |
55.18 |
0.125 |
Paket: Izvozni drveni bubnjevi, nadzemni abc kabel
 |
 |
 |
