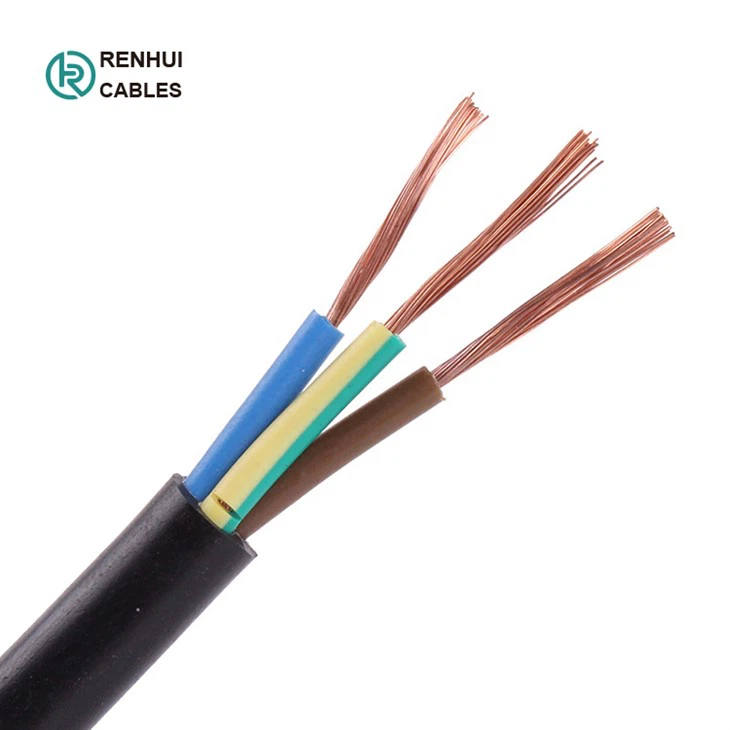

0.6/1KV NYY,NYY-J,NYY-O, niskonaponski bakreni PVC izolacijski kabel za napajanje s PVC plaštom
1.Primjena:
PVC izolirani energetski kabeli obično se koriste u niskonaponskim distribucijskim mrežama u stambenim, komercijalnim i industrijskim primjenama. Prikladni su za unutarnju i vanjsku ugradnju, s mogućnošću izravnog ukopa i ugradnje u cijevi ili kabelske police.
NYY se koristi kao energetski kabel za opskrbu energijom u statičnim instalacijama, u zatvorenom prostoru, na otvorenom, pod zemljom, u betonu i vodi gdje se ne očekuju mehanička oštećenja. Korištenje NYY kabela je u skladu s VDE 0298 dio 1. Trenutni kapacitet je u skladu s HD 603 S.1 i VDE 0276 dio 1000. Proizvod je u skladu s EEC direktivom 73/23 (Direktiva o niskom naponu). Kabeli s CE certifikatom.
Ovi kabeli mogu nositi niz napona napajanja, obično između 600 V i 1000 V, što ih čini idealnim za različite primjene kao što su rasvjeta, grijanje, klimatizacija i kontrola motora. Također su prikladni za upotrebu u alatnim strojevima, pločama za distribuciju električne energije i drugoj industrijskoj infrastrukturi.
Glavna prednost energetskih kabela s PVC izolacijom je njihova ekonomična cijena u usporedbi s drugim vrstama kabela. Također se lako postavljaju, održavaju i popravljaju. PVC izolacija nudi dobru otpornost na vlagu, abraziju i kemikalije što je čini dobrom za teške uvjete rada.
|
|
|
|
|
2.NYY kabelIzgradnja:
|
Dirigent: |
Goli vodič od bakrene žice |
|
|
Izolacija: |
PVC |
|
|
Krevetnina: |
PVC |
|
|
Korice: |
PVC omotač, crni |
|
|
Jezgre: |
Boja kodirana prema VDE0293 |
|
|
Nazivni napon: |
0.6/1kV |
|
|
Radijus savijanja za jednu jezgru: |
Minimum: |
15 x Ø |
|
Radijus savijanja za više jezgri: |
Minimum: |
12 x Ø |
|
O=Nema zaštitnog uzemljenja – NYY-O |
||
|
J=zeleno/žuto zaštitno uzemljenje – NYY-J |
||
3.Tehnički list odNYYCsposoban:
|
Broj žila i mm² po vodiču |
Vanjski promjer (mm) |
Indeks bakra (kg/km) |
Težina (kg/km) |
|
NYY-J kabel |
|||
|
1 x 25 rm |
13.0 |
240.0 |
380 |
|
1 x 35 rm |
14.0 |
336.0 |
447 |
|
1 x 50 rm |
15.0 |
480.0 |
650 |
|
1 x 70 rm |
17.0 |
672.0 |
864 |
|
1 x 185 rm |
25.0 |
1776.0 |
2080 |
|
3 x 1,5 re |
12.0 |
43.0 |
223 |
|
4 x 1,5 re |
13.0 |
58.0 |
256 |
|
5 x 1,5 re |
14.0 |
72.0 |
293 |
|
7 x 1,5 re |
15.0 |
101.0 |
360 |
|
10 x 1,5 re |
18.0 |
144.0 |
520 |
|
12 x 1,5 re |
19.0 |
173.0 |
560 |
|
14 x 1,5 re |
20.0 |
202.0 |
620 |
|
16 x 1,5 re |
21.0 |
230.0 |
680 |
|
19 x 1,5 re |
22.0 |
274.0 |
760 |
|
24 x 1,5 re |
24.0 |
346.0 |
900 |
|
30 x 1,5 re |
26.0 |
432.0 |
1100 |
|
3 x 2,5 re |
13.0 |
72.0 |
272 |
|
4 x 2,5 re |
14.0 |
96.0 |
316 |
|
5 x 2,5 re |
15.0 |
120.0 |
323 |
|
7 x 2,5 re |
16.0 |
168.0 |
450 |
|
10 x 2,5 re |
20.0 |
240.0 |
630 |
|
12 x 2,5 re |
20.0 |
288.0 |
680 |
|
14 x 2,5 re |
21.0 |
336.0 |
790 |
|
19 x 2,5 re |
23.0 |
456.0 |
990 |
|
24 x 2,5 re |
26.0 |
576.0 |
1300 |
|
30 x 2,5 re |
28.0 |
720.0 |
1400 |
|
3 x 4 re |
15.0 |
115.0 |
373 |
|
4 x 4 re |
16.0 |
154.0 |
439 |
|
5 x 4 re |
17.0 |
192.0 |
510 |
|
3 x 6 re |
16.0 |
173.0 |
466 |
|
4 x 6 re |
17.0 |
230.0 |
547 |
|
5 x 6 re |
19.0 |
288.0 |
640 |
|
3 x 10 re |
18.0 |
288.0 |
629 |
|
4 x 10 re |
19.0 |
384.0 |
743 |
|
5 x 10 re |
21.0 |
480.0 |
899 |
|
3 x 16 re |
20.0 |
461.0 |
850 |
|
4 x 16 re |
22.0 |
614.0 |
1039 |
|
5 x 16 re |
23.0 |
768.0 |
1240 |
|
3 x 25rm/16re |
25.0 |
874.0 |
1595 |
|
4 x 25 rm |
27.0 |
960.0 |
1620 |
|
3 x 35 cm/16 re |
27.0 |
1162.0 |
1718 |
|
4 x 35 cm |
27.0 |
1344.0 |
1916 |
|
3 x 50sm/25rm |
31.0 |
1680.0 |
2383 |
|
4 x 50 cm |
31.0 |
1920.0 |
2639 |
|
3 x 70sm/35sm |
33.0 |
2352.0 |
3196 |
|
4 x 70 cm |
35.0 |
2688.0 |
3576 |
|
3 x 95sm/50sm |
38.0 |
3216.0 |
4271 |
|
4 x 95 cm |
40.0 |
3648.0 |
4746 |
|
3 x 120sm/70sm |
41.0 |
4128.0 |
5281 |
|
4 x 120 cm |
43.0 |
4608.0 |
5813 |
|
3 x 150sm/70sm |
46.0 |
4992.0 |
6408 |
|
4 x 150 cm |
48.0 |
5760.0 |
7263 |
|
3 x 185sm/95sm |
50.0 |
6240.0 |
7909 |
|
4 x 185 cm |
53.0 |
7104.0 |
8905 |
|
3 x 240sm/120sm |
57.0 |
8064.0 |
10162 |
|
4 x 240 cm |
60.0 |
9216.0 |
11430 |
|
NYY-O kabel |
|||
|
1 x 10 re |
10.0 |
96.0 |
176 |
|
1 x 16 re |
11.0 |
154.0 |
239 |
|
1 x 25 rm |
13.0 |
240.0 |
380 |
|
1 x 35 rm |
14.0 |
336.0 |
447 |
|
1 x 50 rm |
15.0 |
480.0 |
650 |
|
1 x 70 rm |
17.0 |
672.0 |
864 |
|
1 x 95 rm |
19.0 |
912.0 |
1132 |
|
1 x 120rm |
21.0 |
1152.0 |
1405 |
|
1 x 150 rm |
22.0 |
1440.0 |
1710 |
|
1 x 185 rm |
25.0 |
1776.0 |
2080 |
|
1 x 240 rm |
27.0 |
2304.0 |
2669 |
|
1 x 300 rm |
30.0 |
2880.0 |
3305 |
|
1 x 500rm |
39.0 |
4800.0 |
5400 |
|
2 x 1,5 re |
11.0 |
29.0 |
210 |
|
2 x 2,5 re |
12.0 |
48.0 |
250 |
|
2 x 4 re |
14.0 |
77.0 |
360 |
|
2 x 6 re |
15.0 |
115.0 |
400 |
|
2 x 10 re |
17.0 |
192.0 |
500 |
|
4 x 16 re |
22.0 |
614.0 |
1039 |
|
4 x 25 rm |
27.0 |
960.0 |
1620 |
|
4 x 50 cm |
31.0 |
1920.0 |
2639 |
|
4 x 70 cm |
35.0 |
2688.0 |
3576 |
|
4 x 95 cm |
40.0 |
3648.0 |
4746 |
