Opseg
Kabeli su proizvedeni i testirani u skladu s IEC60502 energetskim kabelima s ekstrudiranom izolacijom i njihovim dodacima za nazivne napone od 1kV(Um1,2 kV) do 30kV(Um 36kV).

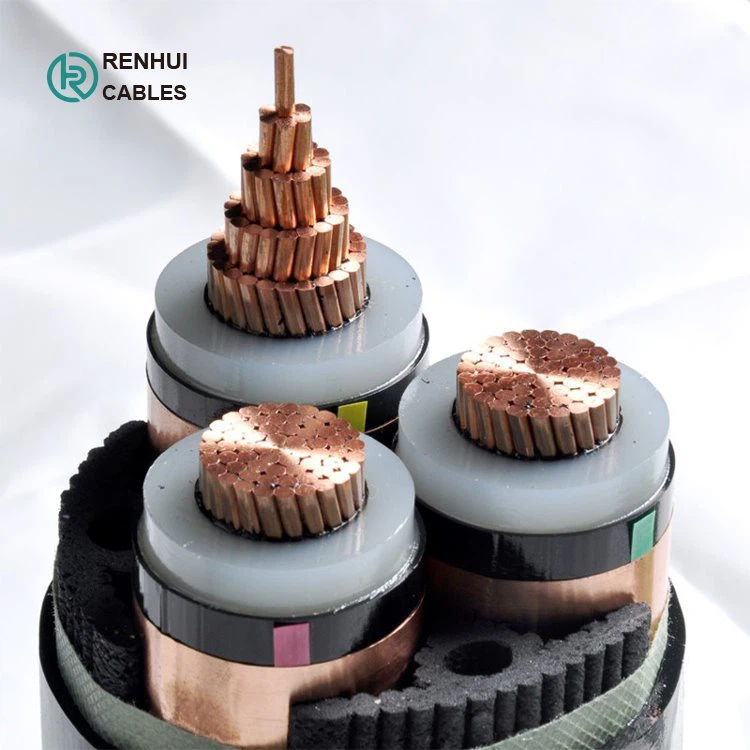

Konstrukcija i materijal
1) Dirigent
Vodiči su obično klase 2 kompaktnih kružnih ili kružnih standardnih vodiča od bakra ili aluminija.
2) Zaslon vodiča
Svi kabeli nazivnog napona iznad 1,8/3kV isporučuju se sa zaštitom vodiča koja nije mentalna i sastoji se ili od poluprovodljive trake ili sloja ekstrudiranog poluprovodljivog spoja ili kombinacije to dvoje.
3) Izolacija
Izolacija je sloj ekstrudiranog umreženog polietilena (XLPE).
4) Izolacijski zaslon
Za kabel s nazivnim naponom iznad 1,8/3kV, izolacijski ekran sastoji se od nemetalnog poluprovodljivog dijela u kombinaciji s metalnim slojem i sastoji se ili od poluprovodljive trake ili sloja ekstrudiranog poluprovodljivog spoja.. Ekstrudirana izolacija Zaslon je obično besplatno skiniv (lako uklonjiv), ali se na zahtjev može isporučiti sa zalijepljenim.
Metalni dio se obično nanosi na pojedinačne jezgre za nazivni napon iznad 1,8/3kV i na sklop jezgre za nazivni napon 1,8/3kV i sastoji se od obične žarene bakrene trake. ili ekran od bakrene trake sloj bakrene žice, legure olova ili valovitog aluminijskog omotača može se dostaviti na zahtjev.
5) Unutarnji pokrov ili plašt za razdvajanje (za armirane kabele)
Ispod oklopa se nanosi sloj PVC unutarnje obloge, ako nema zaslona.
Kada su metalni zaslon i oklop od različitih metala, osiguran je ekstrudirani odvajajući omotač od PVC-a kako bi se razdvojili različiti metali.
6) Metalni oklop
Oklop se, ako je potrebno, sastoji od jednog sloja okruglih žica ili dvostrukih traka od pocinčanog čelika ili aluminija ili drugih nemagnetskih metala. Jednožilni kabeli obično su oklopljeni aluminijem (drugim nemagnetskim metalima), jer je nemagnetski oklop neophodan za jednožilni kabel koji se koristi u krugu izmjenične struje.
7) Vanjski omotač
Svi kabeli obično imaju ekstrudirani PVC plašt, crne boje (klasa ST2). Drugi materijali mogu biti dostupni na zahtjev, kao što su PE, polietilen, vatrootporni PVC i sl.
8) Identifikacija jezgre
Višestruki vodiči identificirani su prema IEC60502.
PaketMaterijal :
Drveni bubanj, čelični drveni bubanj (fumigacija)
Duljina kabela u svakom bubnju: 500 m/1000 m ili prema stvarnim zahtjevima duljine kabela.
