1.Europski standardni SN kabeli Nazivni napon
N2XSY - jednostruka bakrena jezgra XLPE izolirana PVC plaštom 6/10kV 12/20kV 18/30kV
N2XS2Y - jedna bakrena jezgra XLPE izolirana PE plaštom 6/10kV 12/20kV 18/30kV
NA2XSY - jednostruka aluminijska jezgra XLPE izolirana PVC plaštom 6/10kV 12/20kV 18/30kV
NA2XS2Y - jednostruka aluminijska jezgra XLPE izolirana PE plaštom 6/10kV 12/20kV 18/30kV
N2XSEY - 3 bakrena jezgra XLPE izolirana PVC plaštom 6/10kV
N2XS(F)2Y - jedna bakrena jezgra XLPE izolirana prahom za blokiranje vode i PE plaštem 6/10kV 12/20kV 18/30kV
N2XS(FL)2Y - jedna bakrena jezgra XLPE izolirana prahom za blokiranje vode i aluminijskom trakom čvrsto spojenom na PE plašt 6/10kV 12/20kV
NA2XS(F)2Y - jedna aluminijska jezgra XLPE izolirana prahom za blokiranje vode i PE plaštem 6/10kV 12/20kV 18/30kV
NA2XS(FL)2Y - jedna aluminijska jezgra XLPE izolirana prahom za blokiranje vode i aluminijskom trakom čvrsto spojenom na PE plašt 6/10kV 12/20kV 18/30kV

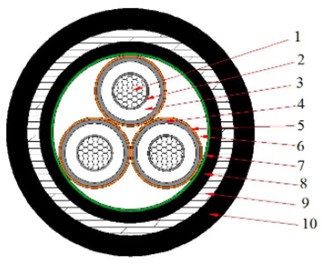

2. Konstrukcija kabela srednjeg napona:
| SN kabelski sloj | Materijali SN kabela | Crtanje kabela |
Dirigent | Bakar ili aluminij - Klasa 1 čvrsti, Klasa 2 užetni |
|
Zaslon dirigenta | Poluvodljivi sloj | |
Izolacija | XLPE (umreženi polietilen) | |
Izolacijski zaslon | Poluvodljivi sloj | |
Metalni zaslon | Bakrene žice i/ili bakrena traka | |
Unutarnji omotač | Primijenjeno tamo gdje se također primjenjuje Armor. | |
Oklop | Jednožilni: aluminijske žice / traka | |
Vanjski omotač | LDPE, MDPE (polietilen niske/srednje gustoće), PVC (polivinil klorid), LSZH (mali dim bez halogena) |
3.Standard proizvoda
IEC 60502-2 Energetski kabeli s ekstrudiranom izolacijom i njihov pribor za nazivne napone od 1 kV(Um=1.2kV) do 30kV (Um=36kV) - 2. dio: Kabeli za nazivne napone od 6 kV(Um=7.2kV) i 30 kV(Um=36kV).

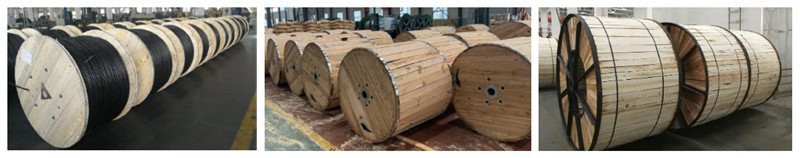

4.PaketMaterijal:
Drveni bubanj, čelični drveni bubanj (fumigacija)
Duljina kabela u svakom bubnju: 500 m/1000 m ili prema stvarnim zahtjevima duljine kabela.
